No início, a areia parece não saber para onde ir. O primeiro tom atravessa a placa de metal e milhares de grãos estremecem ao mesmo tempo. Alguns saltam. Outros deslizam em breves arrancadas. O ruído é áspero, quase desagradável, e durante alguns segundos não há desenho algum — apenas uma tempestade rasa sobre o latão. Então a frequência se aproxima de um ponto preciso. A placa responde. O caos começa a esvaziar certas regiões e a engrossar outras. Diante dos olhos, curvas claras encontram diagonais, círculos surgem de colisões sucessivas e uma geometria que não havia sido traçada por mão alguma ocupa a superfície inteira.

É uma das experiências mais belas da física porque seu efeito pode ser visto antes mesmo de ser compreendido. O som, que normalmente chega até nós como sensação, deixa um vestígio material. Mas o que exatamente estamos vendo? A frequência desenha aquela figura como uma caneta invisível? A areia revela a forma da onda sonora? Existe uma geometria escondida em cada nota — ou a placa está contando uma história mais complexa?

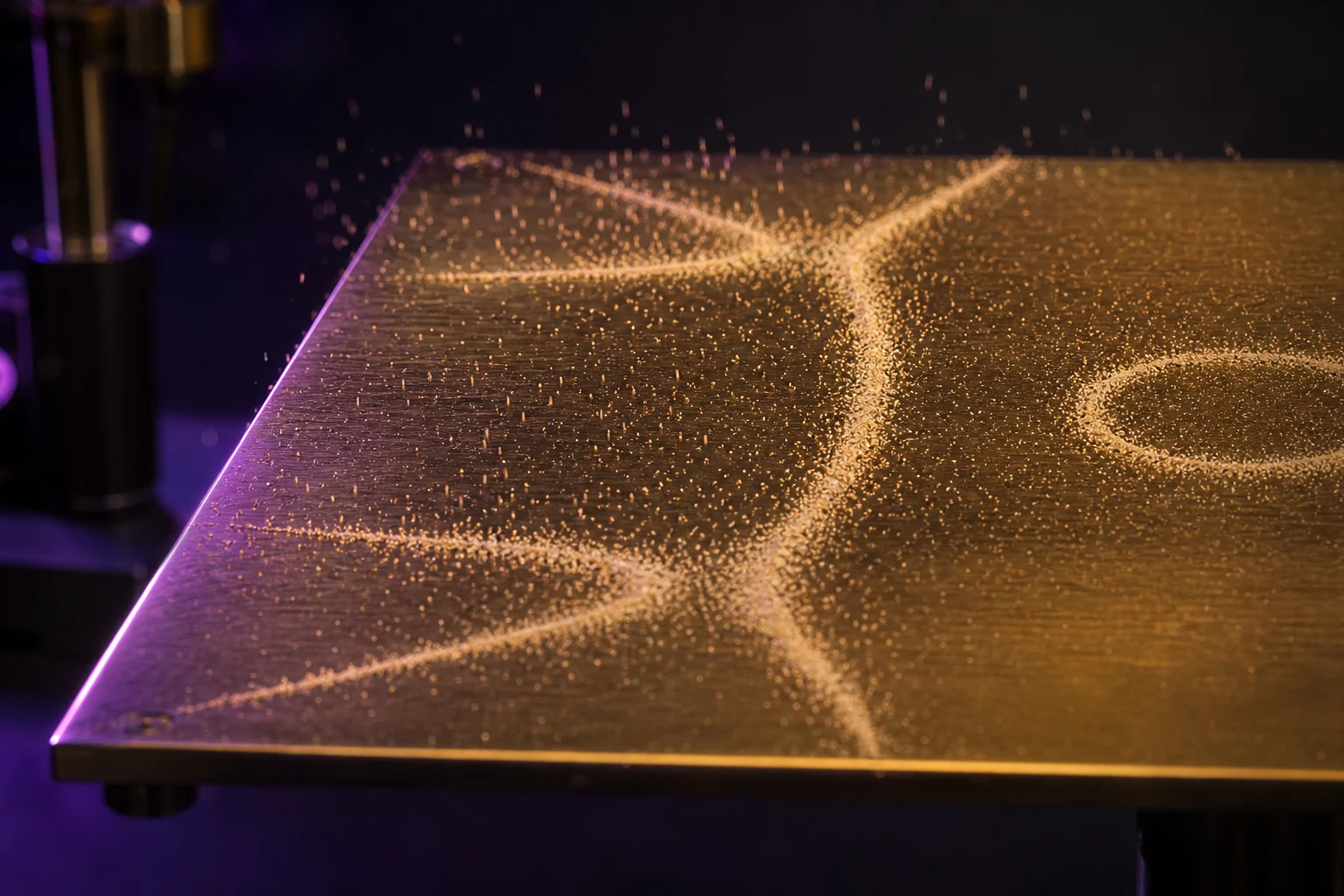

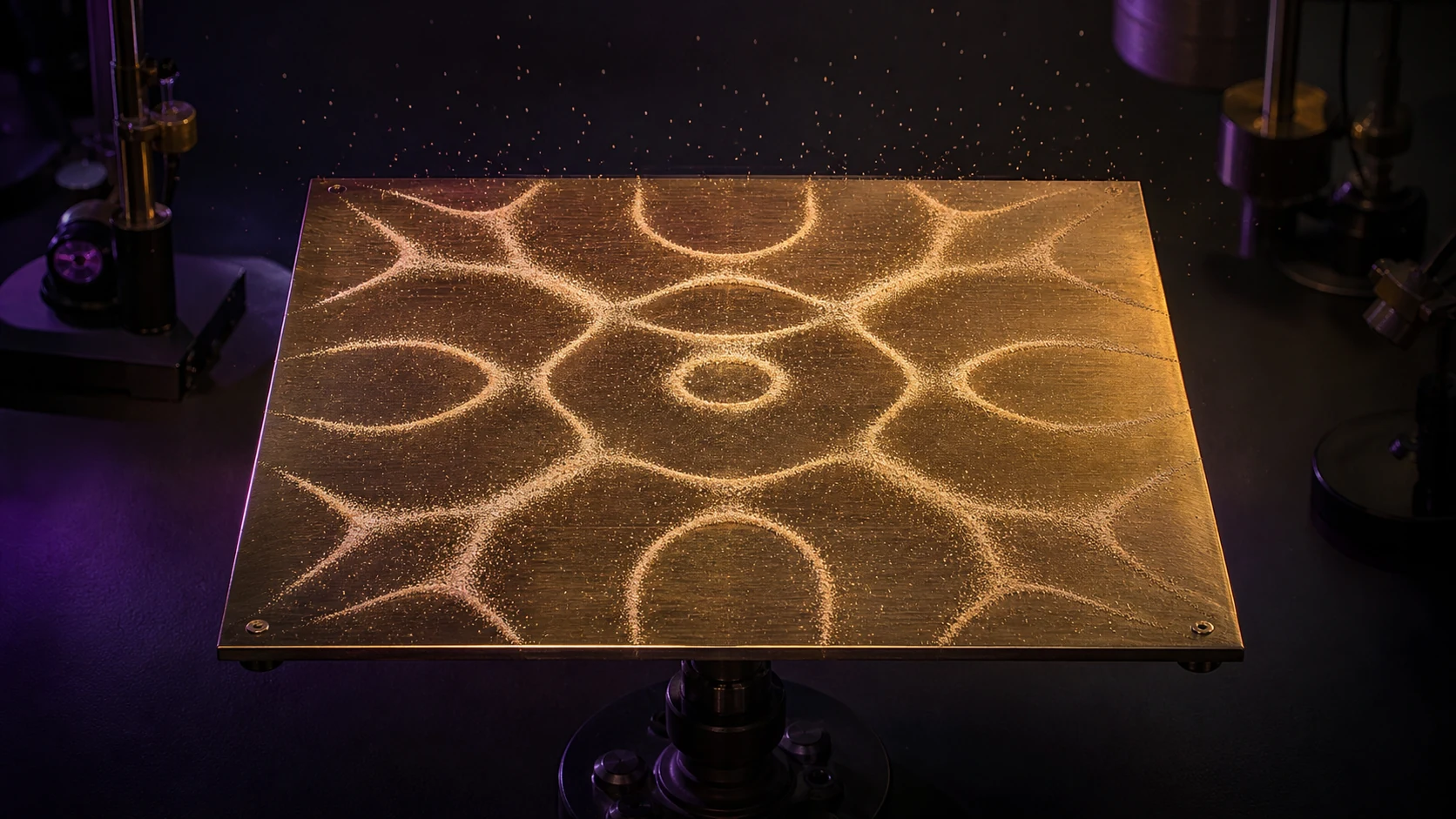

Grãos de areia saltam sobre uma placa de latão vibrante e começam a se acumular em linhas curvas.
Antes de o desenho se estabilizar, os grãos atravessam uma breve paisagem de colisões e saltos.

A resposta começa numa palavra: ressonância. Ela passa por um cientista viajante do século XVIII, por um arco de violino, por linhas onde o metal quase não se move e por regiões que os grãos abandonam porque vibram intensamente. Mais de duzentos anos depois, a mesma lógica ajuda a examinar instrumentos musicais, peças de engenharia e até partículas suspensas em dispositivos menores que uma gota.

Esta é a primeira travessia de Fronteiras do Invisível. E ela começa não com uma crença, mas com um fenômeno que pode ser repetido.

Movimento I · O fenômeno

O desenho nasce onde o movimento desaparece

Uma placa de Chladni é, em sua forma mais simples, uma lâmina fina de metal presa num ponto e coberta por uma pequena quantidade de areia, sal ou outro material granular. No experimento histórico, um arco de violino friccionava a borda. Em montagens atuais, um excitador mecânico recebe um sinal de um gerador e faz a placa oscilar verticalmente. A frequência pode então ser alterada pouco a pouco.

Na maior parte desse percurso, o resultado é pouco memorável. A placa vibra, produz som e agita os grãos de maneira irregular. Ao alcançar determinadas frequências, porém, o comportamento muda de forma abrupta. O som se intensifica, a amplitude cresce e a placa entra em um de seus modos naturais de vibração. Ondas que percorrem o metal e retornam de suas bordas passam a interferir de maneira estável. Surge uma onda estacionária distribuída por toda a superfície.

Essa superfície não sobe e desce como uma tampa rígida. Regiões vizinhas podem mover-se em sentidos opostos: enquanto uma se eleva, outra desce. Entre elas existem linhas que permanecem com deslocamento mínimo. São as linhas nodais. As áreas de maior oscilação são chamadas antinodos.

Os grãos mais grossos recebem pequenos impactos nas regiões que se movimentam mais. Salto após salto, colisão após colisão, eles migram para locais mais tranquilos. Por isso, o desenho claro que admiramos não marca onde a placa vibra com maior força. Ele marca principalmente onde o movimento vertical se aproxima de zero.

O padrão não é uma tatuagem feita pelo som. É o mapa das fronteiras entre regiões da placa que oscilam de maneiras diferentes.

A imagem transforma uma abstração em paisagem. Sem a areia, os deslocamentos são pequenos demais para serem percebidos facilmente. Com ela, aquilo que era invisível torna-se uma rede de repousos relativos.

Movimento II · A origem

Chladni entra em cena com um arco de violino

Ernst Florens Friedrich Chladni nasceu em Wittenberg, em 1756. Estudou direito por imposição familiar, mas depois da morte do pai voltou-se para os assuntos que o atraíam desde jovem: mapas, astronomia, matemática, instrumentos e som. Sem um cargo acadêmico permanente, construiu uma vida itinerante. Viajou, escreveu, inventou instrumentos e apresentou seus experimentos diante de públicos que podiam ouvir e ver a acústica acontecer.

Ele não foi a primeira pessoa a notar que partículas se reorganizavam sobre superfícies vibrantes. Observações relacionadas aparecem em Leonardo da Vinci e Galileu. Em 1680, Robert Hooke já havia espalhado material sobre uma placa e usado um arco para fazê-la vibrar. O salto decisivo de Chladni foi transformar o espanto em investigação sistemática.

Reconstituição artística de Ernst Chladni usando um arco de violino para vibrar uma placa diante de estudiosos do século XVIII.
Reconstituição artística: Chladni transformou a placa vibrante em instrumento científico e espetáculo público.

Em vez de registrar uma única figura curiosa, ele investigou placas circulares, quadradas e retangulares, modificou o ponto tocado pelo arco e comparou os tons produzidos. A cada nova ressonância, desenhava as linhas formadas pelos grãos. Seu tratado de 1787, Entdeckungen über die Theorie des Klanges, reuniu onze pranchas com 166 figuras. Em 1802, Die Akustik ampliou o estudo das vibrações dos corpos elásticos e ajudou a estabelecer a acústica experimental como disciplina.

O método tinha uma força incomum para a época. Não dependia apenas de cálculo ou de uma descrição verbal: oferecia uma imagem pública do fenômeno. A placa funcionava simultaneamente como objeto, instrumento musical, experimento e registro. Quem assistia não precisava acreditar que existiam regiões imóveis entre áreas vibrantes. Podia vê-las se encher de areia.

As figuras também fizeram mais do que confirmar uma intuição. Elas criaram um problema matemático difícil: como prever os modos de vibração de uma superfície elástica bidimensional? O desafio estimularia pesquisas posteriores, incluindo o trabalho de Sophie Germain sobre placas vibrantes. A beleza havia aberto uma pergunta, e a pergunta exigia uma teoria.

Uma precisão histórica importante: chamar Chladni de “pai da acústica” reconhece a influência de sua obra, mas não apaga os observadores anteriores nem os matemáticos e físicos que explicaram o fenômeno depois dele. A ciência aqui não nasce num instante isolado; forma-se como o próprio padrão, pelo encontro de muitas trajetórias.

Movimento III · A estrutura

A placa não recebe um desenho: ela escolhe um modo

É tentador associar cada frequência a uma imagem universal, como se 200 hertz carregassem um símbolo invisível que surgiria onde quer que esse tom fosse tocado. A experiência mostra algo mais interessante. O padrão pertence ao sistema completo, não à frequência isolada.

Forma, dimensões, espessura, densidade, rigidez, modo de fixação e ponto de excitação alteram as frequências naturais e os desenhos possíveis. Uma placa circular responde de maneira diferente de uma placa quadrada. Duas placas quadradas de materiais distintos não precisam produzir o mesmo modo na mesma frequência. Mudar o ponto preso ou acrescentar massa também reorganiza a resposta.

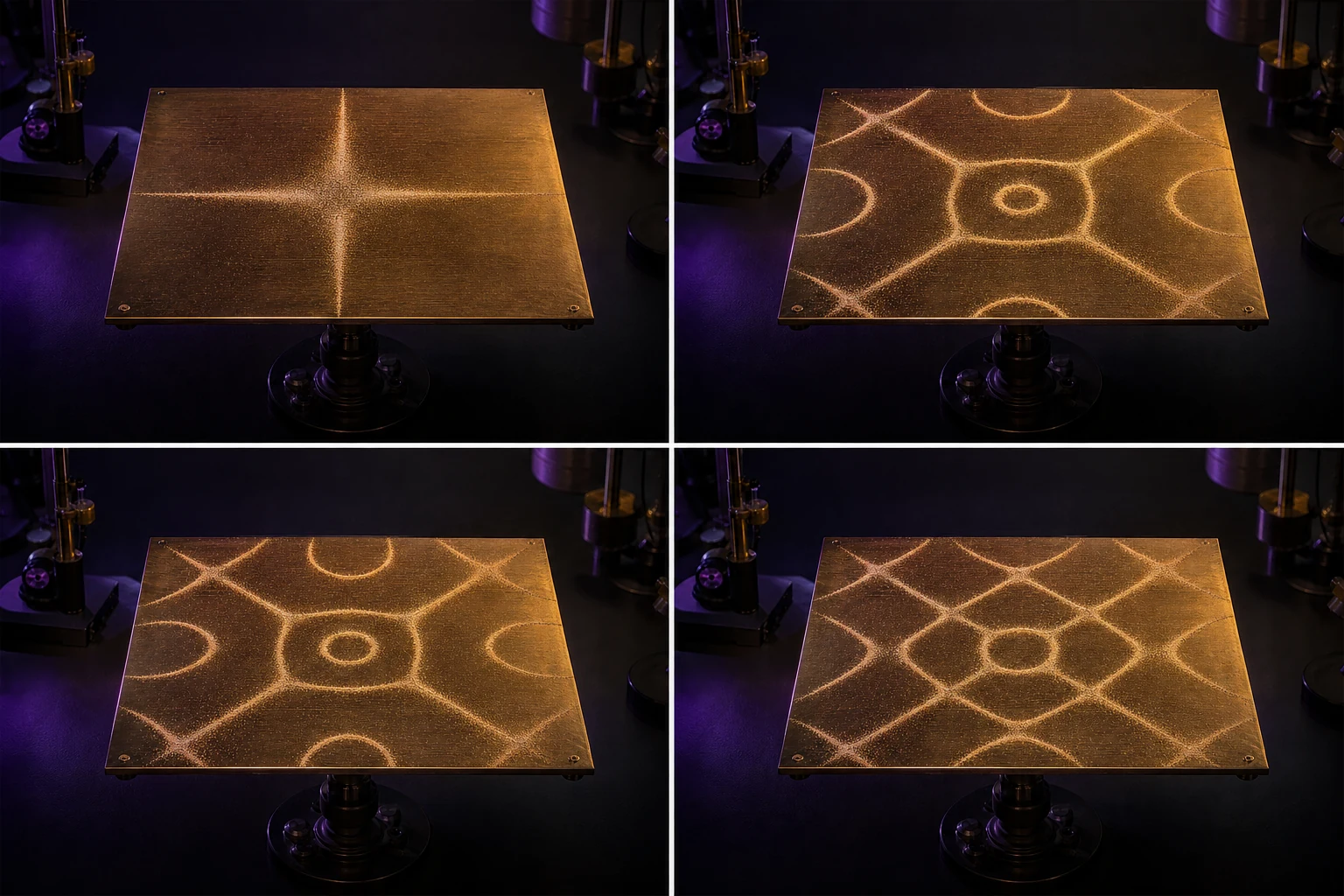

Quatro vistas da mesma placa de latão exibem padrões de areia progressivamente mais complexos.
Sequência visual: cada ressonância reorganiza a placa inteira em um modo normal diferente.

Uma corda idealizada é um oscilador essencialmente unidimensional. Seus harmônicos aparecem numa sucessão relativamente simples. Uma placa é uma superfície: as ondas podem propagar-se e refletir em múltiplas direções. A geometria da borda participa da solução. Por isso, como observa a demonstração de física de Harvard, as ressonâncias de uma grande placa não formam apenas múltiplos inteiros regulares de um único tom fundamental.

Quando o excitador força a placa numa frequência distante de seus modos naturais, diferentes movimentos se misturam sem construir uma figura estável. Perto da ressonância, a energia é transferida com eficiência para um modo particular. O padrão emerge porque todo o objeto responde de maneira coerente. Não é a areia que organiza a placa; é a dinâmica da placa que seleciona os caminhos disponíveis à areia.

Também é preciso distinguir a figura de uma representação direta da onda sonora no ar. O som que alcança nossos ouvidos envolve variações de pressão propagando-se pelo ambiente. Na placa, observamos ondas de flexão de um corpo elástico, refletidas por suas fronteiras e combinadas num modo bidimensional. O desenho não é um espectrograma, não mostra a forma temporal do sinal e não permite reconstruir sozinho a música que excitou o metal. Ele revela a distribuição espacial de um modo naquele objeto.

Isso explica por que um tom puro sustentado é mais útil que uma canção inteira para obter figuras nítidas. Música contém muitas frequências, transientes e mudanças de amplitude simultâneas. Cada componente tenta excitar respostas diferentes, e a areia pode permanecer em movimento sem alcançar uma configuração limpa. A imagem perfeita que circula nas redes costuma ser o resultado de busca paciente por uma ressonância específica, não a impressão instantânea de qualquer som escolhido.

FrequênciaIndica quantos ciclos de oscilação ocorrem por segundo. É medida em hertz, mas seu número sozinho não determina uma figura universal.

AmplitudeDescreve a intensidade do movimento. Amplitude maior pode lançar mais grãos, mas não substitui a condição de ressonância.

Modo normalÉ uma maneira característica de o sistema inteiro vibrar, com uma frequência e uma distribuição próprias de nós e antinodos.

O silêncio desenhado dentro do som

Há uma inversão poética no centro da experiência. Escutamos o tom porque a placa se move e põe o ar em movimento. Vemos a figura porque parte da areia foge justamente dessas regiões mais agitadas. Aquilo que aparece como linha é uma zona de deslocamento mínimo, um silêncio mecânico relativo inscrito no interior da vibração.

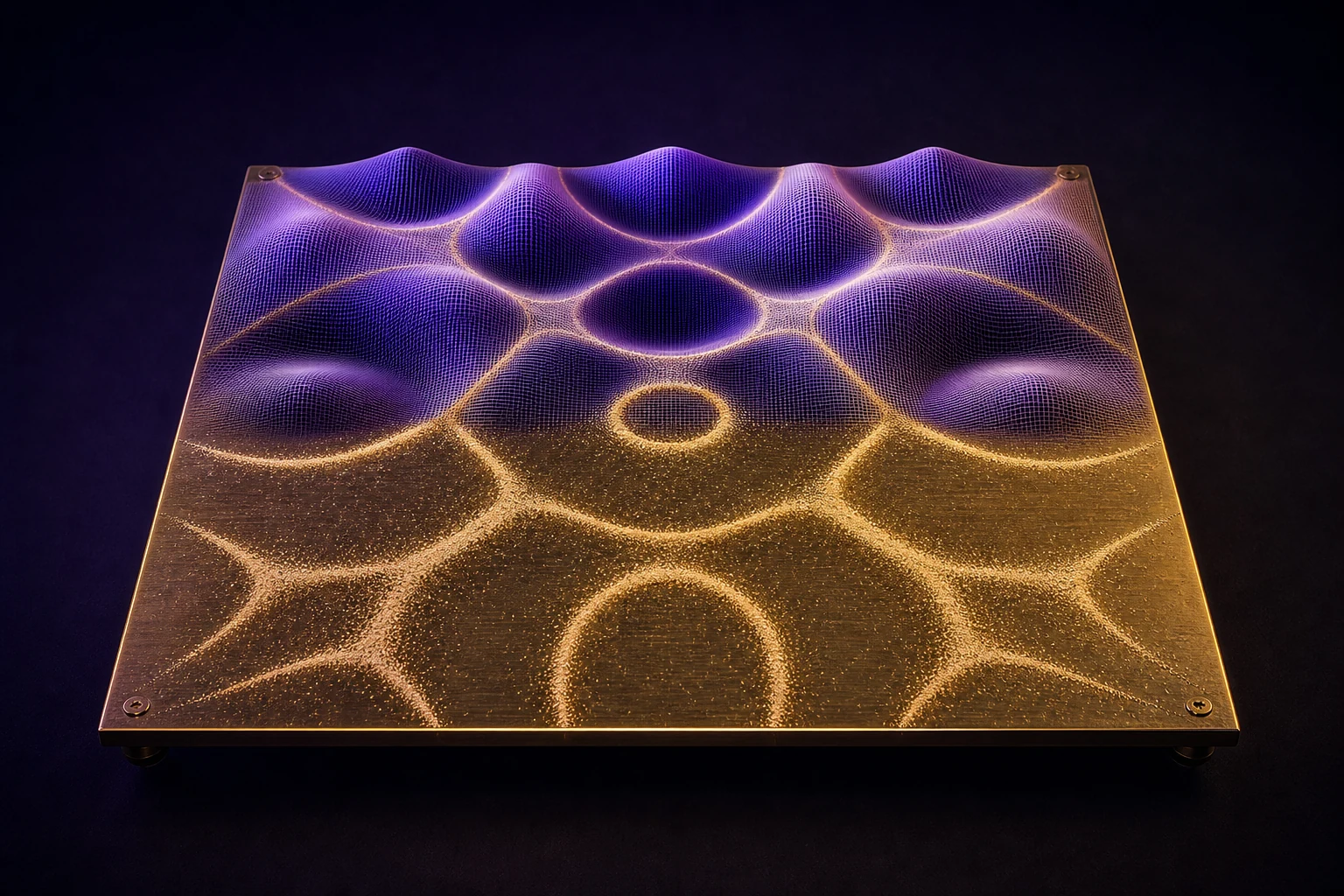

Visualização artística de uma placa de Chladni em que linhas de areia coincidem com regiões de deslocamento zero entre picos e vales violetas.
Visualização conceitual: as linhas douradas indicam nós; as superfícies violetas representam regiões de maior movimento.

O mecanismo de transporte dos grãos, entretanto, pode ser mais sutil que a explicação escolar. Partículas grossas tendem a saltar e migrar para os nós. Pós muito finos podem responder também às correntes de ar geradas sobre a placa e, em certas condições, deslocar-se em direção a regiões de maior movimento. Michael Faraday investigou esse tipo de fluxo acústico no século XIX. O tamanho do material, o meio e a interação com o fluido ao redor mudam a história.

Essa diferença é essencial porque impede uma leitura rígida das imagens. Mesmo quando duas experiências parecem semelhantes, a causa do transporte pode não ser idêntica. Ver uma forma não basta; precisamos saber qual matéria está se movendo, em que meio, sob quais condições e por qual mecanismo.

Movimento IV · As consequências

Da oficina do luthier ao interior de uma gota

As figuras de Chladni não ficaram confinadas às demonstrações. Construtores de instrumentos utilizam padrões nodais para estudar como tampos e fundos de violinos e violões respondem à vibração. Ao observar os modos, o luthier obtém uma leitura do comportamento global da madeira enquanto ajusta espessuras e contornos.

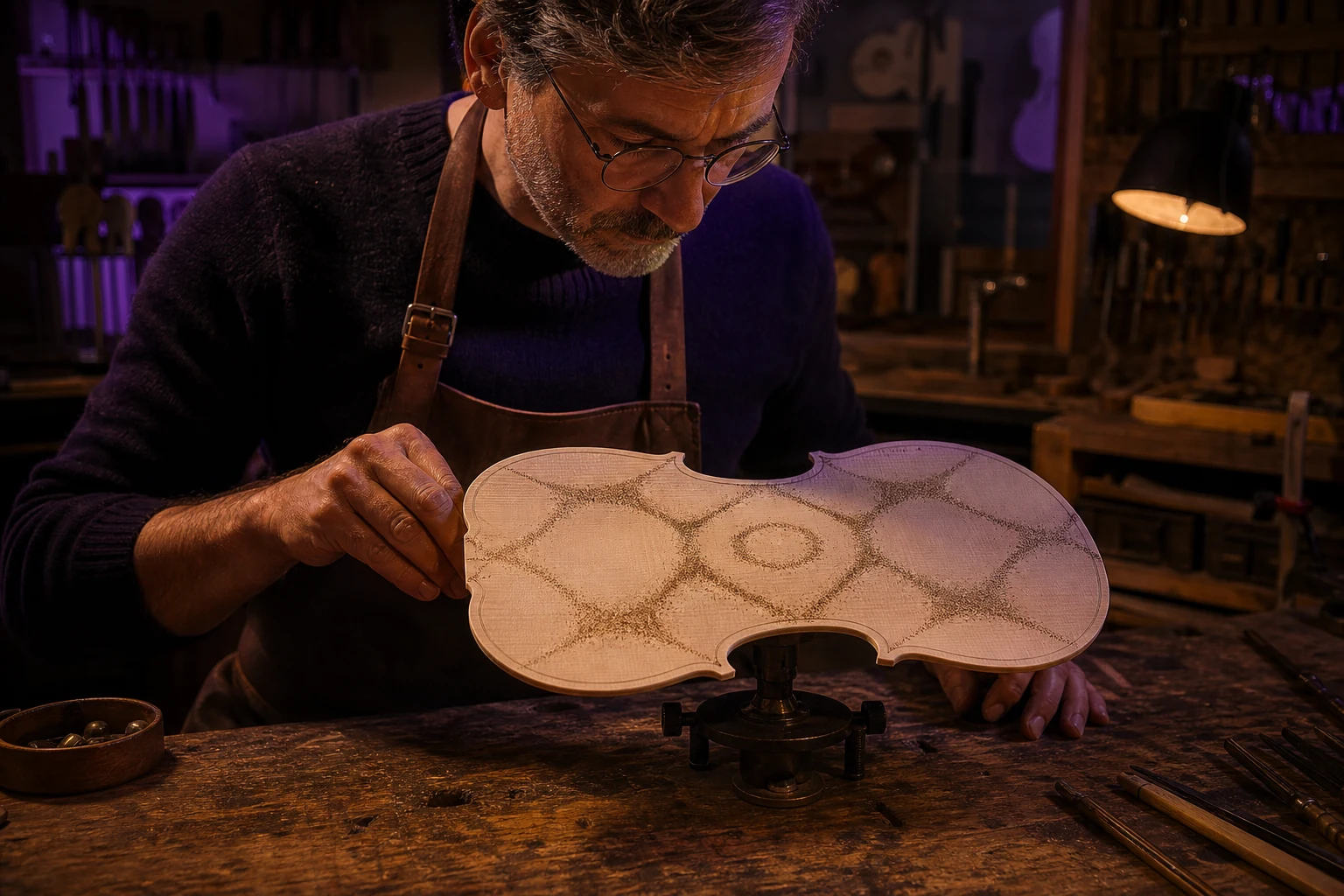

Luthier examina grãos acumulados em linhas nodais sobre o tampo inacabado de um violino.
Na oficina, a figura não é decoração: ela oferece uma janela para os modos de vibração da madeira.

Na engenharia, a ideia se aproxima da análise modal: identificar frequências naturais e formas de vibração ajuda a compreender como uma peça, painel ou estrutura reagirá a forças periódicas. Os instrumentos contemporâneos podem medir deslocamentos com lasers, microfones e interferometria, revelando inclusive a amplitude nas regiões entre os nós. Ainda assim, a areia preserva uma vantagem pedagógica poderosa. Ela permite que o padrão inteiro apareça sem uma tela de computador.

Em 2016, pesquisadores transportaram essa lógica para uma escala microscópica. Em vez de areia seca sobre uma placa de metal, utilizaram microesferas suspensas em água acima de uma pequena membrana vibrante. Ali, o fluxo acústico conduziu partículas em direção aos antinodos, produzindo figuras inversas de Chladni. O resultado mostrou que vibrações podem organizar e mover objetos microscópicos em dispositivos microfluídicos.

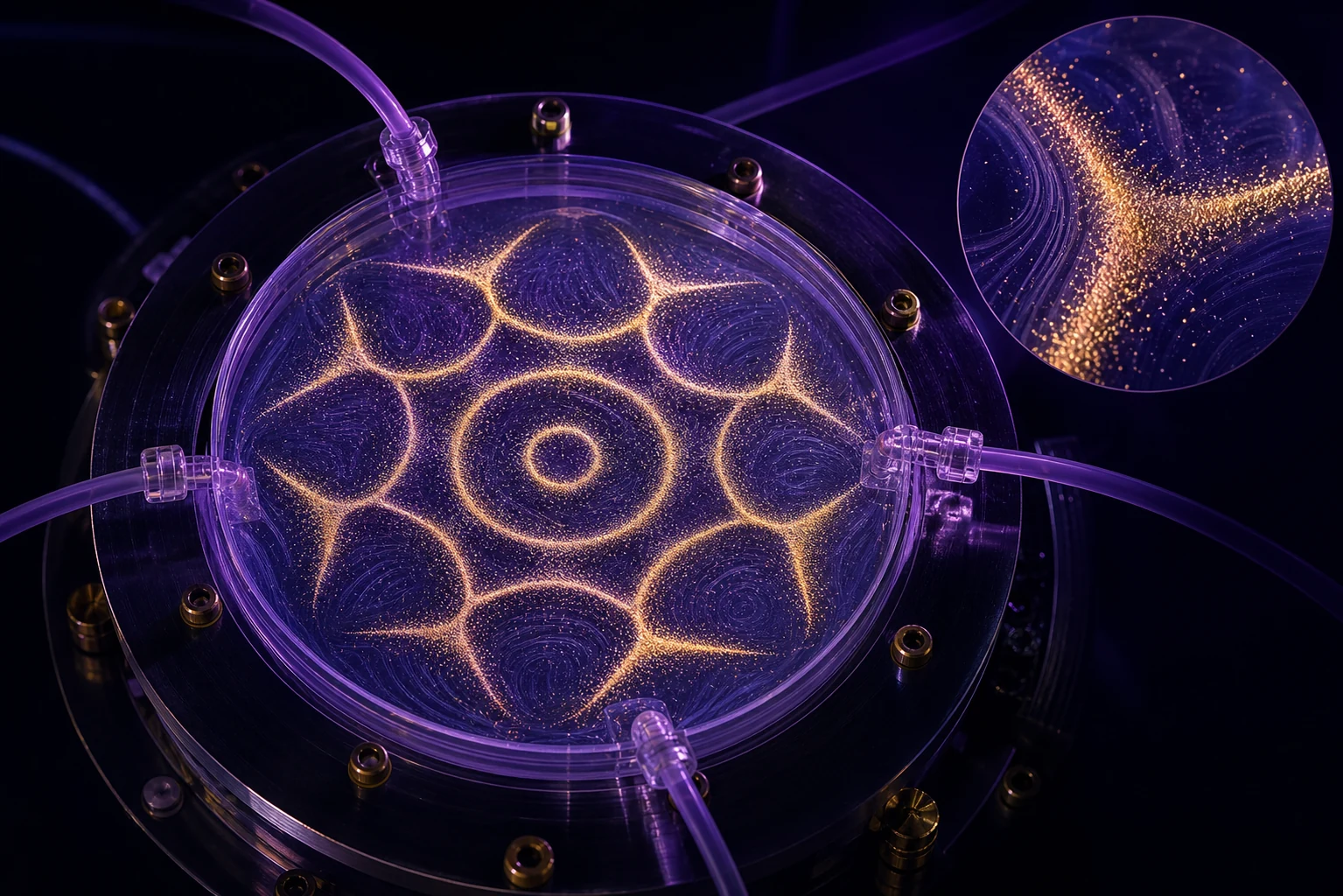

Reconstituição artística de partículas douradas organizadas em líquido dentro de uma câmara microfluídica circular iluminada em violeta.
Reconstituição artística baseada em pesquisa microfluídica: no líquido, correntes acústicas podem conduzir partículas aos antinodos.

O potencial tecnológico é real: controlar partículas por som interessa à microfluídica, à manipulação de materiais e ao estudo de agregados celulares. Mas potencial de pesquisa não equivale a terapia comprovada. Uma demonstração de partículas organizadas por ondas acústicas não autoriza concluir que determinadas músicas curam órgãos, reprogramam DNA ou harmonizam o corpo por compartilharem um número de frequência.

Entre esses dois extremos existe um campo fértil. O som interage fisicamente com matéria. Ultrassom possui aplicações médicas bem estabelecidas em contextos e intensidades controlados. Música também pode afetar emoção, atenção e experiência subjetiva. O erro surge quando fenômenos diferentes são unidos por uma analogia bonita e apresentados como se constituíssem a mesma evidência.

Movimento V · A fissura

O que a cimática demonstra — e o que projetamos nela

No século XX, Hans Jenny popularizou o termo “cimática” para reunir investigações visuais de ondas e vibrações em diferentes meios. Fotografias e filmes de areia, líquidos, pastas e pós multiplicaram o impacto estético do tema. Hoje essas imagens circulam ao lado de mandalas, flores, organismos, templos e alegações sobre frequências sagradas.

A semelhança entre uma figura vibracional e uma forma natural pode ser intelectualmente produtiva. Ela nos convida a comparar processos de formação, simetria, fronteiras e repetição. Mas semelhança visual não prova identidade de causa. Uma flor cresce por processos biológicos; uma figura de Chladni resulta da resposta elástica de uma placa excitada; uma mandala pertence a uma tradição simbólica. Formas parecidas podem nascer de leis, materiais e histórias completamente diferentes.

O experimento demonstra: vibrações podem organizar partículas; sistemas possuem modos naturais; a ressonância produz padrões estáveis; forma, material e fronteiras importam.

O experimento não demonstra sozinho: que uma frequência possui significado espiritual universal; que padrões visuais comprovam cura; que uma nota contém a mesma geometria em qualquer objeto; ou que matéria é criada pelo som.

Dizer que “o som cria a forma” é uma síntese sedutora, porém incompleta. O som fornece energia e excitação. A placa oferece massa, elasticidade, geometria e limites. Os grãos respondem a impactos, atrito, gravidade e fluxos do meio. A figura é uma negociação entre todos esses elementos.

Essa visão não reduz o assombro. Ao contrário: substitui um slogan por uma relação. A ordem não estava escondida exclusivamente na nota nem exclusivamente na placa. Ela emergiu quando frequência, matéria e fronteira se encontraram sob condições específicas.

Experiência guiada

Como observar sem transformar curiosidade em risco

Uma montagem contemporânea pode usar uma placa fina de metal, um excitador mecânico, gerador de função, amplificador e pequena quantidade de areia ou sal. A placa deve estar firmemente presa conforme o projeto do equipamento. A frequência é elevada lentamente até que uma ressonância produza movimento intenso e linhas estáveis.

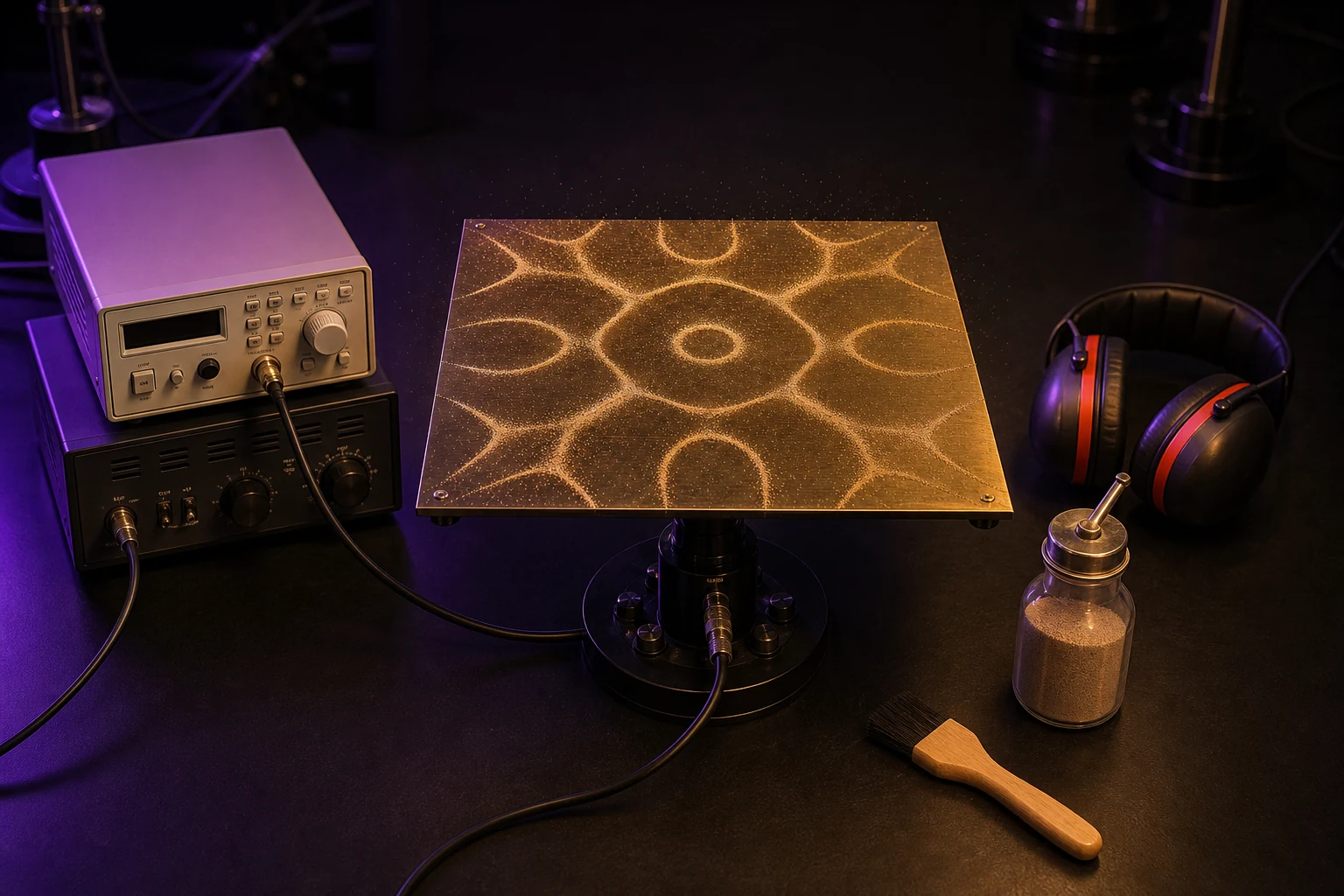

Placa metálica ligada a gerador e amplificador, com areia, pincel e proteção auditiva sobre uma bancada.
Um aparato atual substitui o arco por um excitador mecânico e permite controlar a frequência. Proteção auditiva e fixação correta fazem parte do experimento.

O primeiro cuidado é auditivo. Ressonâncias podem ser altas e penetrantes, sobretudo em frequências elevadas. Use proteção adequada, mantenha o volume no mínimo necessário e não aproxime os ouvidos da placa. O segundo é mecânico: verifique fixações antes de energizar o sistema e não toque na placa durante a operação. Vidro pode produzir efeitos visuais interessantes, mas acrescenta risco de quebra e não é uma escolha indicada para uma primeira montagem.

Para investigar de verdade, não procure apenas a figura mais bonita. Registre a frequência, fotografe o padrão, mude uma variável por vez e compare. O que ocorre quando a quantidade de areia aumenta? Como uma placa circular difere de uma quadrada? O resultado muda se o ponto de fixação sair do centro? A ciência começa quando o maravilhamento aprende a formular uma pergunta que o experimento pode contrariar.

Também vale observar o intervalo entre as figuras. É ali que a areia deixa um desenho, atravessa um estado turbulento e se organiza novamente. Vídeos de cimática costumam cortar essa passagem para exibir apenas formas prontas. No entanto, a transição revela algo decisivo: os padrões não são objetos guardados dentro da frequência. São estados que o sistema alcança, sustenta e abandona.

Se o experimento for filmado de cima, desacelerar a gravação muda ainda mais a percepção. Os grãos não marcham obedientemente até uma linha predestinada. Eles saltam, colidem, retornam às regiões ativas e são expulsos outra vez. Pequenas assimetrias do aparato permanecem visíveis. Certos braços do padrão aparecem antes de outros; aglomerações locais demoram a se desfazer; excesso de material pode até alterar a resposta da placa. A geometria final é limpa, mas o caminho que leva até ela é histórico, material e imperfeito.

Saída · O que permanece

A forma dura enquanto a relação permanece

Quando o gerador é desligado, o desenho continua sobre a placa. Por alguns minutos, ele parece uma inscrição: prova de que o som passou por ali. Mas agora já não existe ressonância. Um sopro, um toque ou a inclinação da superfície bastam para desfazer as linhas. A figura pode sobreviver ao fenômeno, mas apenas como vestígio.

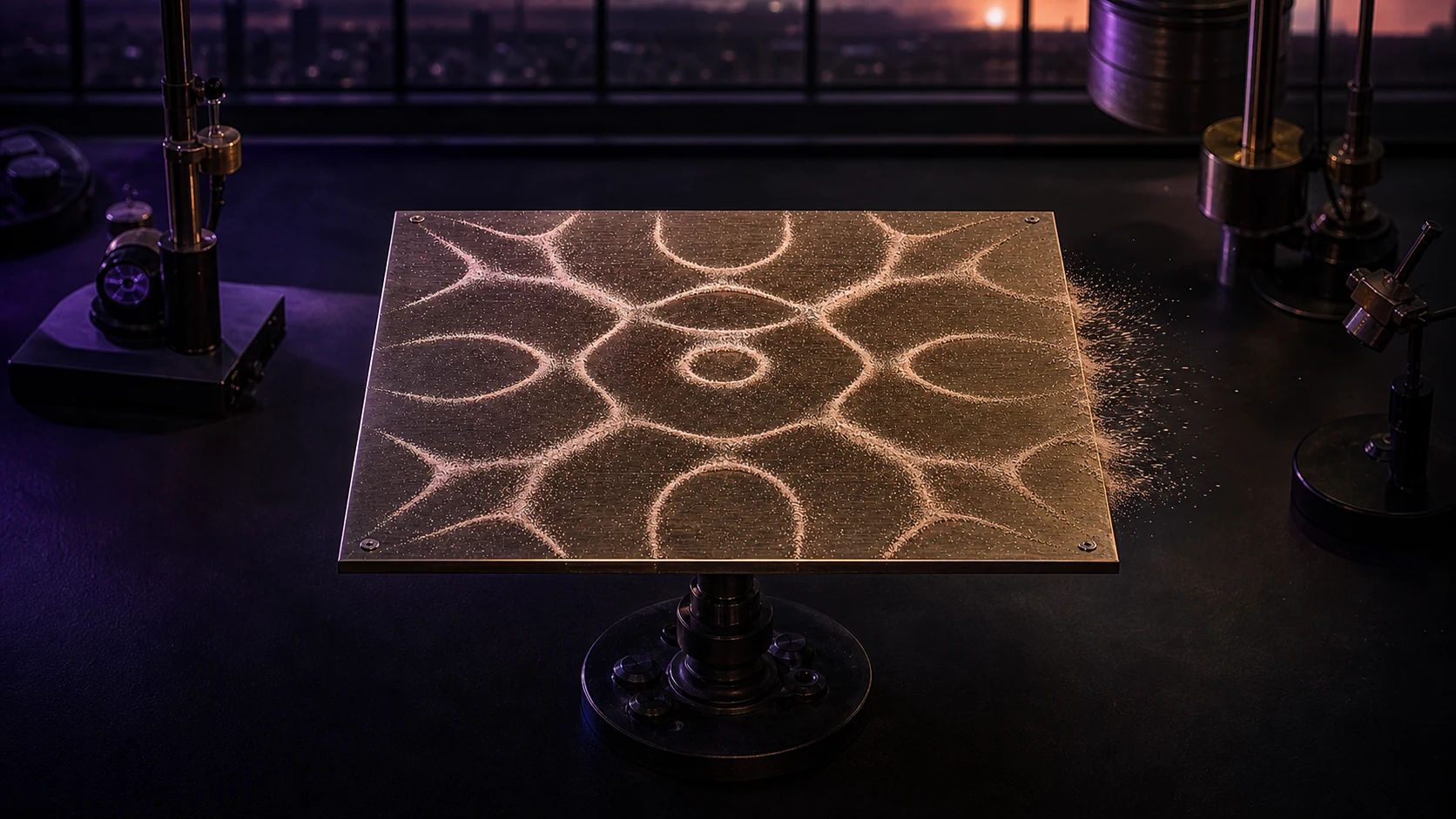

Placa de latão imóvel ao amanhecer, com o padrão de areia começando a se desfazer em uma das bordas.
Quando a energia cessa, a geometria deixa de ser processo e se torna memória material.

Talvez seja essa a lição mais profunda da placa de Chladni. Forma não precisa ser uma coisa imóvel. Pode ser o estado temporário de forças em equilíbrio. O que percebemos como linha é a fronteira entre movimentos; o que chamamos de ordem depende de energia continuamente transferida; o que parece surgir do nada é a manifestação visível de propriedades que já pertenciam ao sistema.

A cimática merece ser contemplada, reproduzida e interrogada. Ela nos autoriza a afirmar que vibrações organizam matéria sob condições determinadas. Também nos ensina a resistir à vontade de transformar cada padrão em mensagem secreta. Entre a negação fria e a crença apressada existe um território mais fértil: aquele em que a beleza nos obriga a olhar com mais precisão.

Na próxima travessia de Fronteiras do Invisível, a pergunta muda de escala. Se certas formas retornam na natureza, na arquitetura e na imaginação humana, estamos diante de uma linguagem universal — ou de um espelho construído pela própria mente?
